QJ-M0100-2T2/4+/L

Графическая панель оператора QJ-M0100-2T2/4+/L позволяет осуществлять мониторинг и изменение содержимого регистров/состояний реле ПЛК или другого интеллектуального контроллера, поддерживающего интерфейс RS-232/RS-422/RS-485

Особенности:

• Работа в сети RS-485, RS-232 и RS-422 в режиме Master
• Поддержка контроллеров различных фирм-производителей
• Поддержка универсального протокола Modbus RTU и других промышленных протоколов
• Напряжение питания =19...30 В
• Цветной TFT LCD-дисплей 10.1" с разрешением 1024×600 пикселей и LED подсветкой
• Чтение и редактирование значений параметров с передачей в сеть
• Многоуровневая парольная защита доступа
• Бесплатная программа конфигурирования MagicStudio
• Поддержка множественных языков и кодировок
• Запись и чтение значений регистров ПЛК и других приборов
• Отображение графических элементов (индикаторов, графиков, диаграмм и т.д.)
• Функция сохранения данных при отключении питания
• Встроенные часы реального времени (RTC)
• Множественные порты загрузки: USB, SD-карта, U-диск
• Поддержка Ethernet для сетевого подключения
• Мощный 64-битный процессор 1 ГГц с 64МБ DDR памятью
• 4-проводной резистивный сенсорный экран

Области применения:

• Промышленная автоматизация и управление технологическими процессами
• Системы диспетчеризации и мониторинга оборудования
• Управление насосными станциями и водоочистными сооружениями
• Контроль и управление энергетическими системами
• Автоматизация зданий и инженерных систем
• Управление конвейерными линиями и производственным оборудованием
• Системы климат-контроля и вентиляции
• Мониторинг параметров окружающей среды

Преимущества:

• Большой яркий 10.1" дисплей для удобства работы оператора
• Высокая производительность благодаря мощному 64-битному процессору
• Надежность и долговечность в промышленных условиях
• Простота программирования с помощью бесплатного ПО MagicStudio
• Множественные интерфейсы подключения для максимальной совместимости
• Поддержка сетевых протоколов для интеграции в корпоративные системы
• Энергоэффективность при высокой функциональности
• Соответствие международным стандартам качества и безопасности

Технические характеристики:

Параметры	Значение
Операционная система	Linux
Размер дисплея	10.1" TFT LCD
Разрешение дисплея	1024×600 пикселей
Цветность	16,77М цветов
Яркость дисплея	250 кд/м² (с регулировкой подсветки)
Размеры активной области дисплея	222,72×125,28 мм
Сенсорный экран	4-проводной резистивный (твердость 4H)
Процессор	64-битный 1 ГГц с 64МБ DDR памятью
Память	128МБ SPI NAND Flash
Напряжение питания	=19...30 В
Максимальная потребляемая мощность	3,5 Вт
Интерфейсы связи	Порт1: RS-232/RS-485/RS-422; Порт2: RS-485; Порт3: RS-232 (резерв)
Скорость работы интерфейсов	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Универсальный протокол обмена	Modbus RTU + протоколы ведущих производителей
Сетевое подключение	Ethernet (поддержка)
USB-порты	USB2.0 Device (TYPE-C), USB2.0 HOST (USB флешка)
Порты загрузки программ	USB, U-диск, Ethernet
Встроенные функции	RTC, Зуммер, Сохранение данных при сбое питания
Срок службы LED подсветки	20000 часов
Конструктивное исполнение	Корпус щитового крепления
Степень защиты корпуса	IP65 (лицевая панель), IP20 (задняя панель)
Защита от перенапряжения	+/-4кВ защита от импульсных перенапряжений
Допустимая потеря питания	<5мс
Соответствие стандартам	CE, ROHS, EN61000-6-2:2005, EN61000-6-4:2007
Условия эксплуатации: – температура окружающего воздуха – относительная влажность воздуха (без конденсации влаги) – вибрация	−10...+50°C 10...90% RH 10...25 Гц (2g/30 мин)
Температура хранения	−30...+70°C
Способ охлаждения	Естественное воздушное охлаждение
Габаритные размеры	267×180×34 мм
Размеры врезного отверстия	255×168 мм
Рекомендуемые размеры отверстия	257×170 мм
Вес	≤ 775,5 г
Программное обеспечение	MagicStudio (бесплатное)

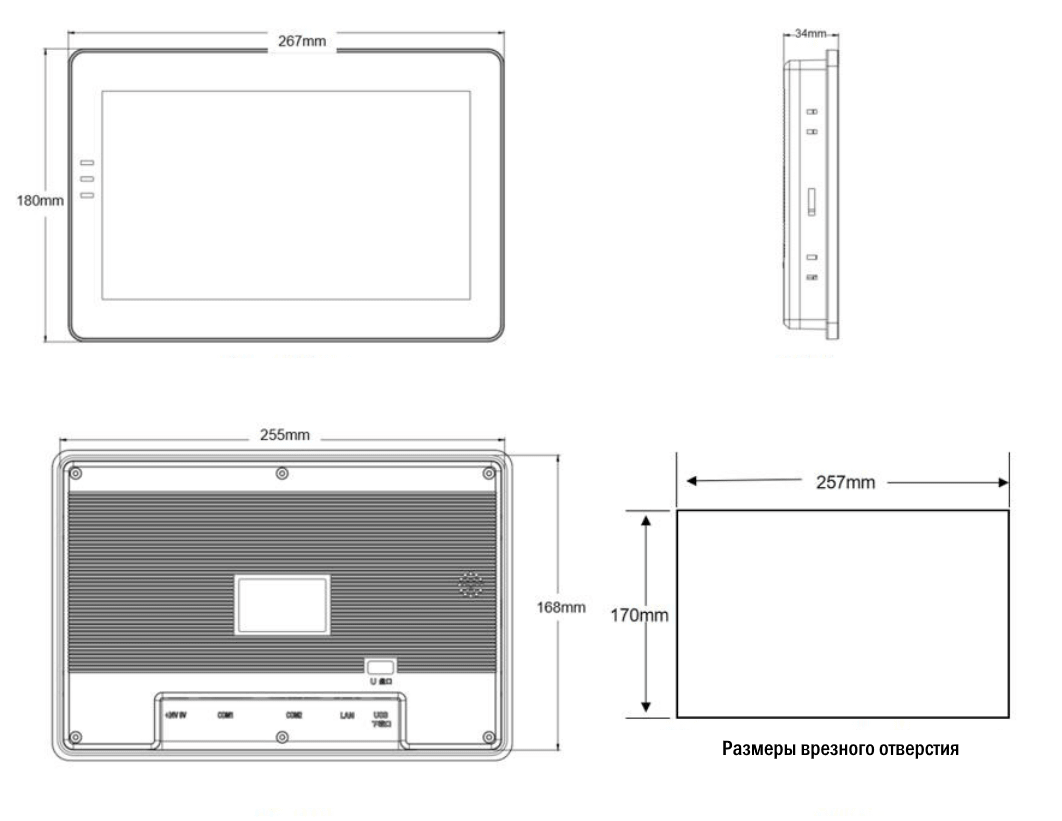

Габаритные размеры

Версия: 2025-08-26-КВА
