QJ-M070-2T2/4+/L
Доступен для скачивания
краткий каталог продукции:
Цена: 21060 руб.
Графическая панель оператора QJ-M070-2T2/4+/L позволяет осуществлять мониторинг и изменение содержимого регистров/состояний реле ПЛК или другого интеллектуального контроллера, поддерживающего интерфейс RS-232/RS-422/RS-485
Особенности:
-
Работа в сети RS-485, RS-232 и RS-422 в режиме Master
-
Поддержка контроллеров различных фирм-производителей
-
Поддержка универсального протокола Modbus RTU
-
Напряжение питания =10...30 В
-
Цветной TFT LCD-дисплей с разрешением 800×480 пикселей и LED подсветкой
-
Чтение и редактирование значений параметров с передачей в сеть
-
Многоуровневая парольная защита доступа
-
Бесплатная программа конфигурирования HMIStudio
-
Поддержка множественных языков и кодировок
-
Запись и чтение значений регистров ПЛК и других приборов
-
Отображение графических элементов (индикаторов, графиков, диаграмм и т.д.)
-
Функция сохранения данных при отключении питания
-
Встроенные часы реального времени (RTC)
-
Множественные порты загрузки: USB, SD-карта, U-диск
Технические характеристики:
| Параметры | Значение |
| Размер дисплея | 7" TFT LCD |
| Разрешение дисплея | 800×480 пикселей |
| Цветность | 65К цветов |
| Яркость дисплея | 600 кд/м² (с регулировкой подсветки) |
| Размеры активной области дисплея | 154,1×85,9 мм |
| Сенсорный экран | 4-проводной резистивный |
| Процессор | 32-битный ARM9 600МГц + 32МБ DDR2 |
| Память | 128 МБ SPI NAND Flash |
| Напряжение питания | =10...30 В |
| Потребляемая мощность | ≤ 3.5 Вт |
| Интерфейсы связи | COM1: RS-232/RS-485/RS-422; COM2: RS-232/RS-485 |
| Скорость работы интерфейсов | 1200, 2400, 4800, 9600, 19200, 38400, 115200 бит/с |
| Универсальный протокол обмена | Modbus RTU + протоколы ведущих производителей |
| USB-порты | USB Micro + USB Type-A |
| Порты загрузки программ | USB (Micro + Type-A), SD-карта |
| Встроенные функции | RTC, сохранение данных при сбое питания |
| Срок службы LED подсветки | 50 000 часов |
| Конструктивное исполнение | корпус щитового крепления |
| Степень защиты корпуса | IP65 (лицевая панель), IP20 (клеммы) |
| Условия эксплуатации:
– температура окружающего воздуха – относительная влажность воздуха (без конденсации влаги) – вибрация |
−20...+50°C
10...90% RH
10...25 Гц (2g/30 мин) |
| Способ охлаждения | Естественное воздушное охлаждение |
| Габаритные размеры | 203×149×34 мм |
| Размеры врезного отверстия | 192×138 мм |
| Вес | ≤ 0,4 кг |
| Программное обеспечение | HMIStudio (бесплатное) |

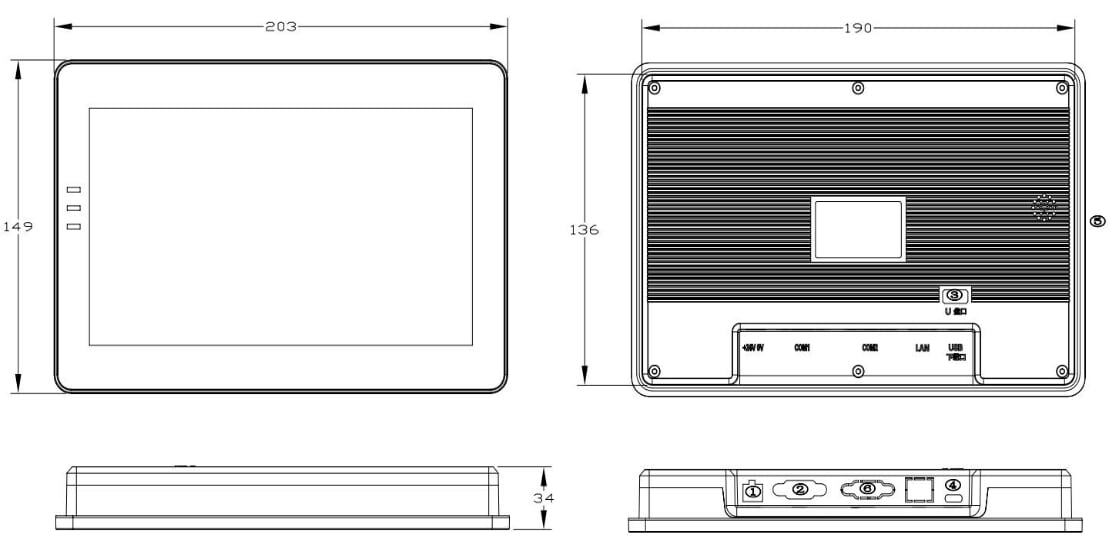

| Габаритные размеры |
 |
Версия: 2025-08-25-КВА
| Документ | Дата обновления |
| Паспорт на QJ-M0 | 26.08.2025 |
