КПР-Б9

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Диска: нержавеющая сталь Уплотнения: EPDM
Температура рабочей среды	−10...+120°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...100 мм
Присоединение затвора	межфланцевое
Стандарт присоединения затвора к приводу	ISO5211

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Б9-050-WSE	50	105	W2"	9×9	3920
КПР-Б9-065-WSE	65	176	W2½"	9×9	4820
КПР-Б9-080-WSE	80	265	W3"	9×9	2550
КПР-Б9-100-WSE	100	594	W4"	11×11	3640

Расшифровка обозначения на примере затвора КПР-Б9-050 XYZ:
КПР-Б9 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: E – EPDM

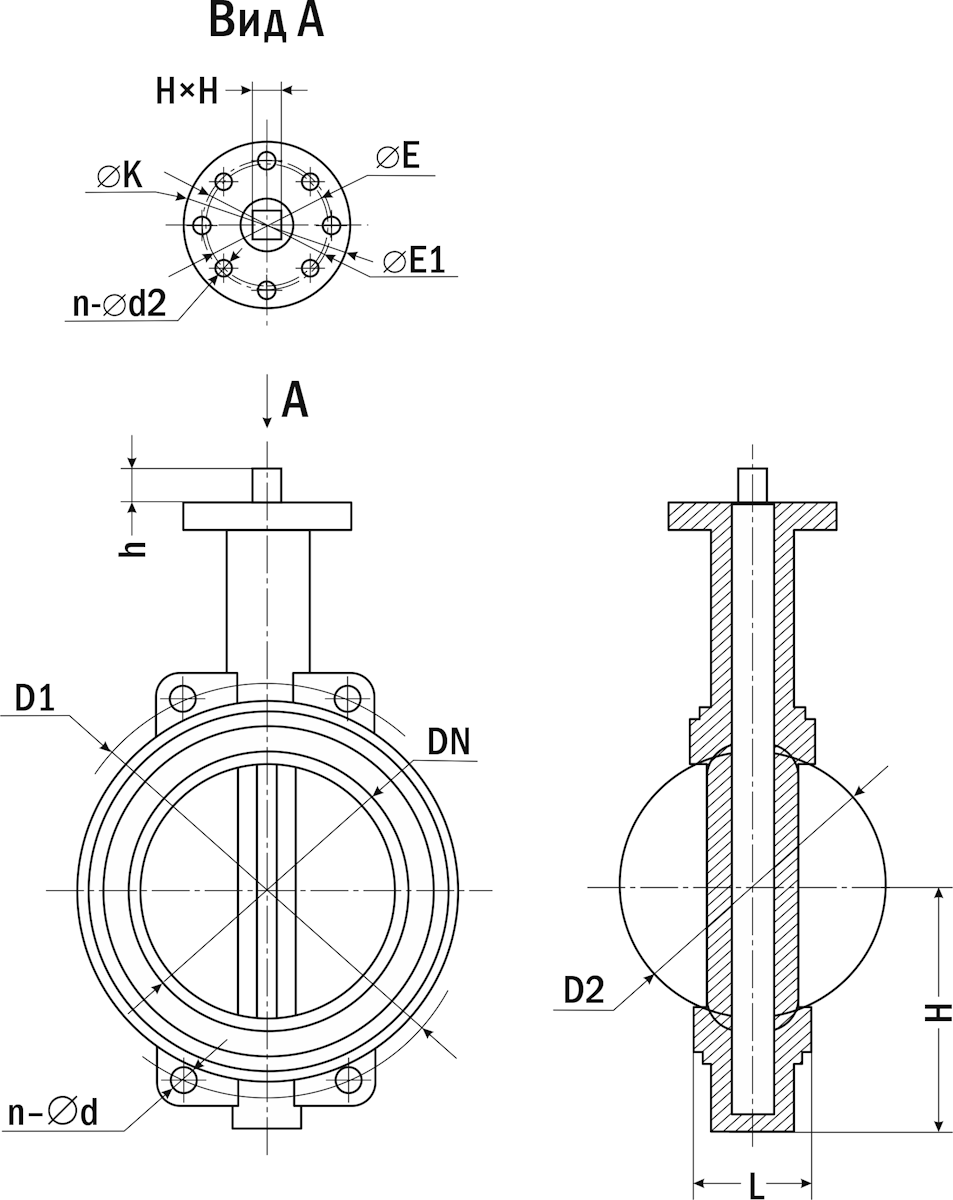

Габаритные и присоединительные размеры

Модель
	Размеры, мм
	Dn	D1	D2	H	h	L	n-∅ d	n-∅ d2	H×H	∅ E	∅E1	∅ K
КПР-Б9-050	50	88	52	66	23	46	4-18	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-065	65	101,5	63	80	24	49	8-19	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-080	80	117	78	90	24	49	8-21	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-100	100	150	104	108	25	56	4-20	8-9	11×11	70 (F07)	71	86

Версия: 2025-05-19-СДГ
