КПР-3 с электроприводом ЭПР3У-005
Доступен для скачивания
краткий каталог продукции:
Цена: 36052 ... 44101 руб.
Кран шаровой КПР-3 с электроприводом ЭПР3У-005 предназначен для управления потоком рабочей среды в трубопроводе
Версия: 2024-12-09-СДГ
Особенности:
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики:
Модификации:
Расшифровка обозначения на примере крана КПР-3-025 XYZ:
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные
газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа
|
| Диаметр условного прохода | 25...50 мм
|
| Присоединение крана
| Резьбовое G1"...G2"
|
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР3У-005
|
| Питание электропривода | =12...24 В |
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-3-025 GSP
| 25
| 69
| 1"
| 11×11
| 960 |
| КПР-3-032 GSP
| 32
| 93
| 1¼"
| 11×11
| 1700 |
| КПР-3-040 GSP
| 40
| 144
| 1½"
| 14×14
| 1950
|
| КПР-3-050 GSP
| 50
| 229
| 2"
| 14×14
| 2560
|
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

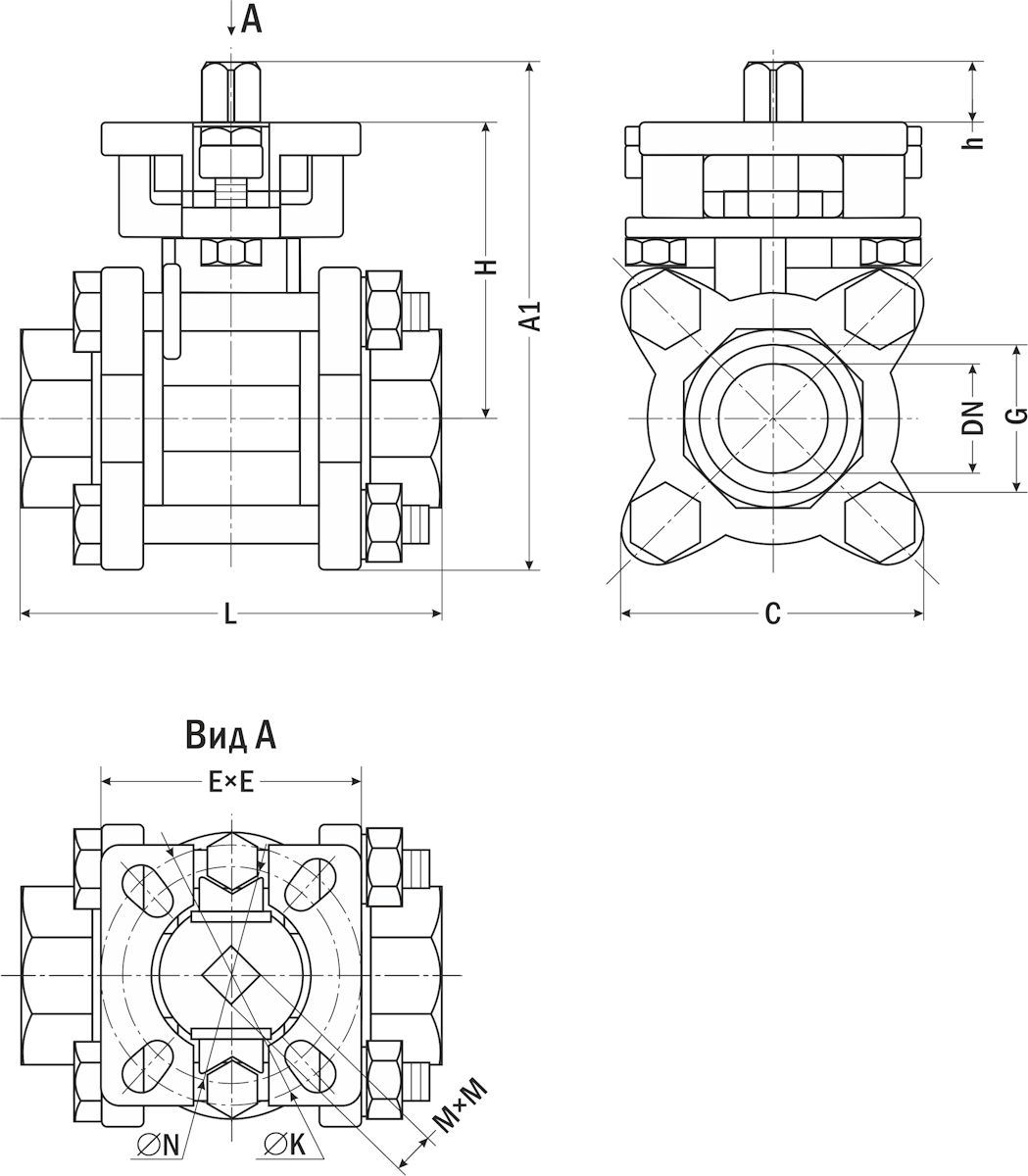

| Габаритные размеры |
 |
| Модель
| ||||||||||||
| DN
| G
| Размеры, мм
| ||||||||||
| A1 | C | E×E | H | h | L | M×M | ∅N | ∅K | ||||
| КПР-3-025
| 25
| 1"
| 96
| 69
| 50×50
| 52
| 14
| 81
| 11×11
| 42 (F04) | 50 (F05) | |
| КПР-3-032
| 32
| 1¼"
| 114
| 72
| 50×50
| 67
| 12
| 98
| 11×11
| 42 (F04) | 50 (F05) | |
| КПР-3-040
| 40
| 1½"
| 130
| 82,5
| 68×68
| 72
| 18
| 111
| 14×14
| 50 (F05) | 70 (F07) | |
| КПР-3-050
| 50
| 2"
| 141
| 91
| 69×69
| 77
| 17
| 126
| 14×14
| 50 (F05) | 70 (F07) | |
Версия: 2024-12-09-СДГ
| Документ | Дата обновления |
| Паспорт на КПР-3 | 06.02.2025 |
