AS24B
Доступен для скачивания
краткий каталог продукции:
Цена: 1092 руб.
Катушка к клапанам AR-2Q12, AR-2Q21, AR-2Q22
Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства
Технические характеристики:
| Параметр | Значение |
| Размер посадочного отверстия
| ∅13,5×H39 мм
|
| Потребляемая мощность
| =15 Вт
|
| Управляющее напряжение | =24 В, =12 В
(~24 В, ~12 В с коннектором SB211) |
| Класс нагревостойкости и изоляции катушки | +130°C (класс B)
|
| Степень пылевлагозащиты | IP65 (IP68 с коннектором SB218) |
| Присоединение коннектора
| DIN 43650A
|
| Тип коннектора | SB201, SB202, SB211 (со встроенным выпрямителем), SB218 |
| Габаритные размеры
| 39×36×48 мм
|
| Вес | 200 г |
|
Таблица сопротивлений
| ||
| Управляющее напряжение | =24 В
| =12 В
|
| Сопротивление
| 37 Ом
| 9 Ом
|

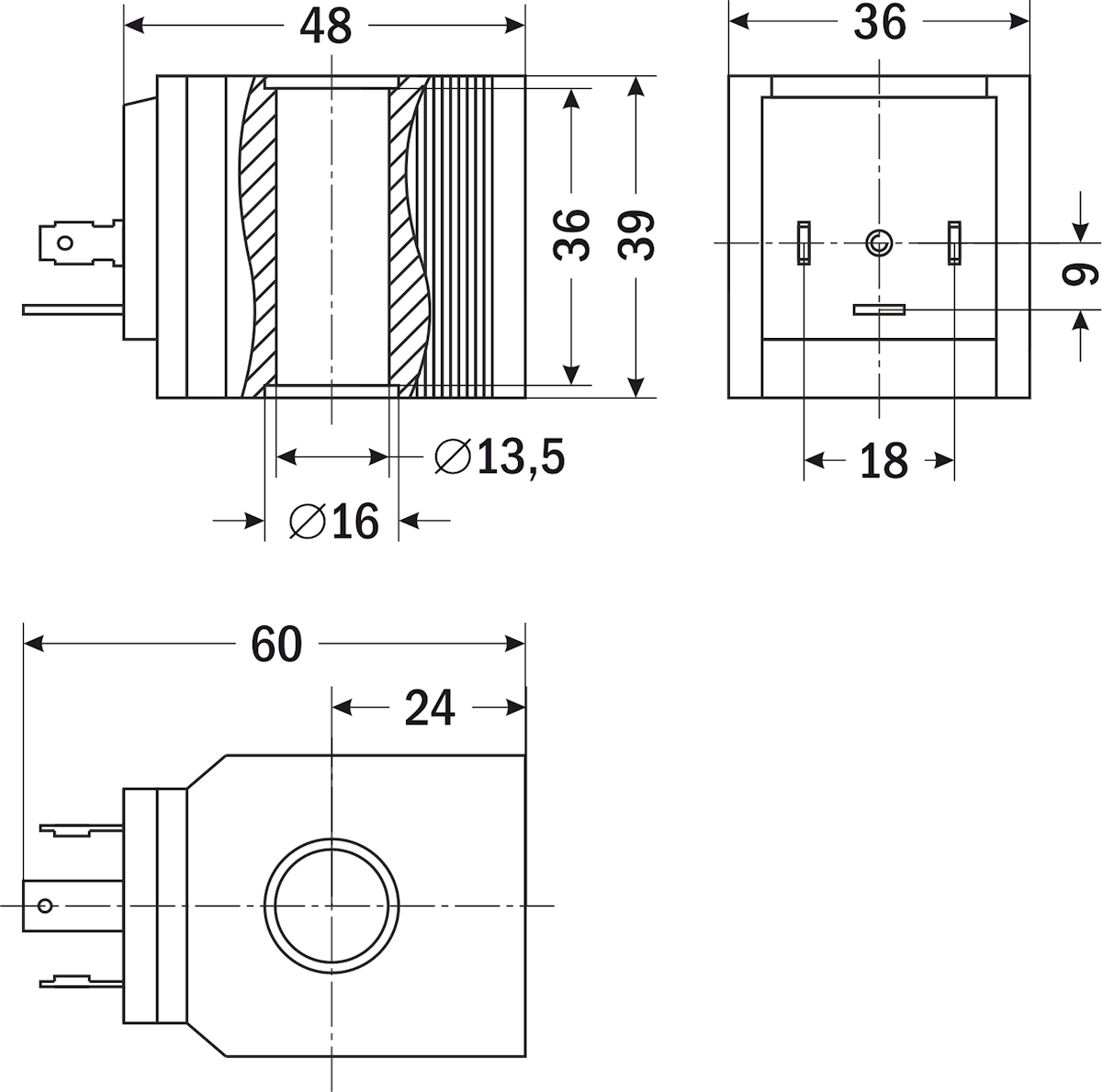

| Габаритные размеры |
 |
