ARG1-16AСP
Доступен для скачивания
краткий каталог продукции:
Цена: 275 ... 328 руб.
Кнопка с подсветкой ARG1-16AСP предназначена для включения/отключения различного оборудования.
Особенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать модификацию с защитной крышкой КЗП-16Н1.
- Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8
Технические характеристики:
| Параметр
|
Значение
| |
| Без защитной крышки | С защитной крышкой | |
| Контакты
| 2 переключающих
| |
| Исполнение | Без фиксации
| |
| Коммутационная способность | =5 А, 30 В, ~3 А, 250 В
| |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 | |
| Питание подсветки | ≅220 В или ≅24 В | |
| Материал корпуса и нажимной части | Пластмасса | |
| Монтаж | В отверстие панели | |
| Диаметр монтажного отверстия | 16 мм | |
| Толщина панели
| ≤7 мм | ≤5 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм²
| |
| Степень пылевлагозащиты* | IP42 | |
| Габаритные размеры выступающей части | 18×18×9 мм | 22×24×15 мм |
| Максимальные габаритные размеры | 18×18×40 мм | 22×24×42 мм |
| Монтажная глубина** | 31 мм | 27 мм |
| Вес | 8 г | 12 г |
** Без учета ответных разъемов.
Модификации:
| Модификация | Исполнение | Особенность | Контакты | Цвет (*) | Питание подсветки |
| ARG1-16ACP-M002-U-*220
| без фиксации
| без защитной крышки | 2 переключающих
| R: Красный
G: Зеленый Y: Желтый B: Синий W: Белый | 220 – ≅220 В |
| ARG1-16ACP-MC002-U-*220
| с защитной крышкой | 24 – ≅24 В |
| Схема работы и подключения
| |
 |
| Схема расположения контактов
|
 |

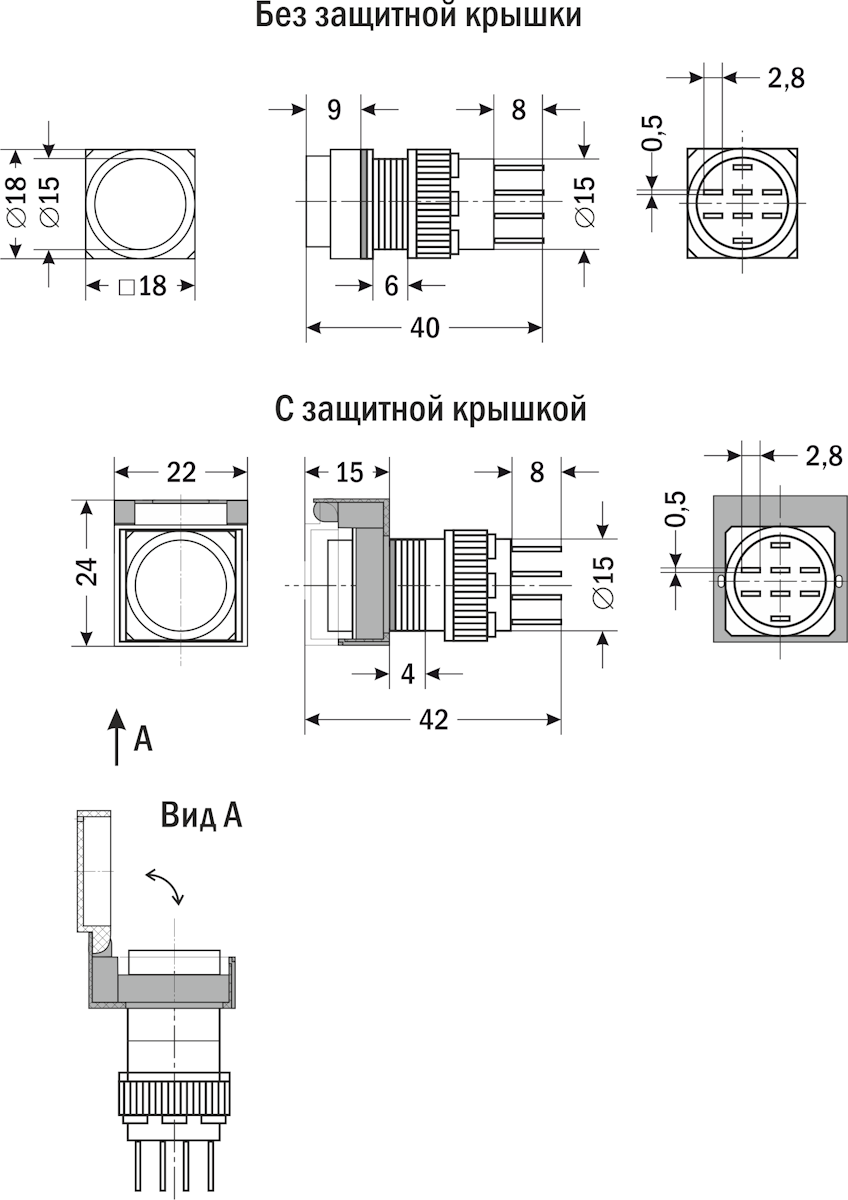

| Габаритные размеры |
 |

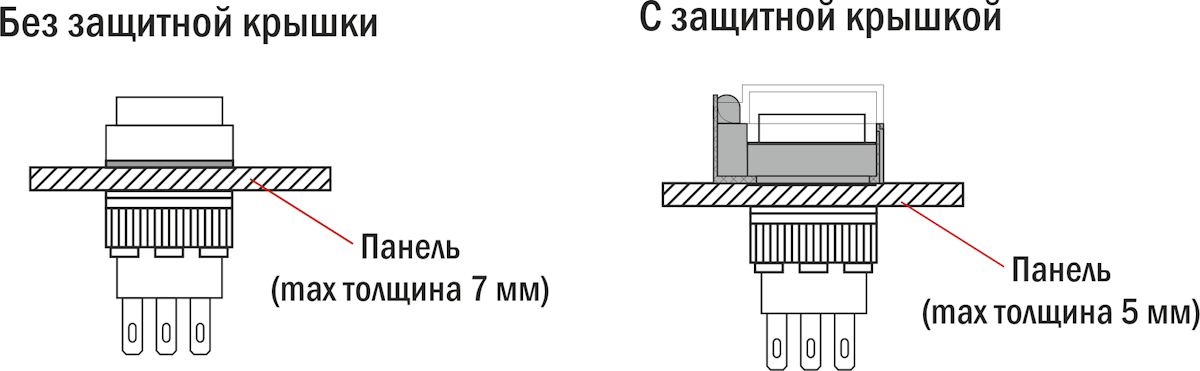

| Схема установки
|
 |
