ARG1-16R
Цена:  423 руб.

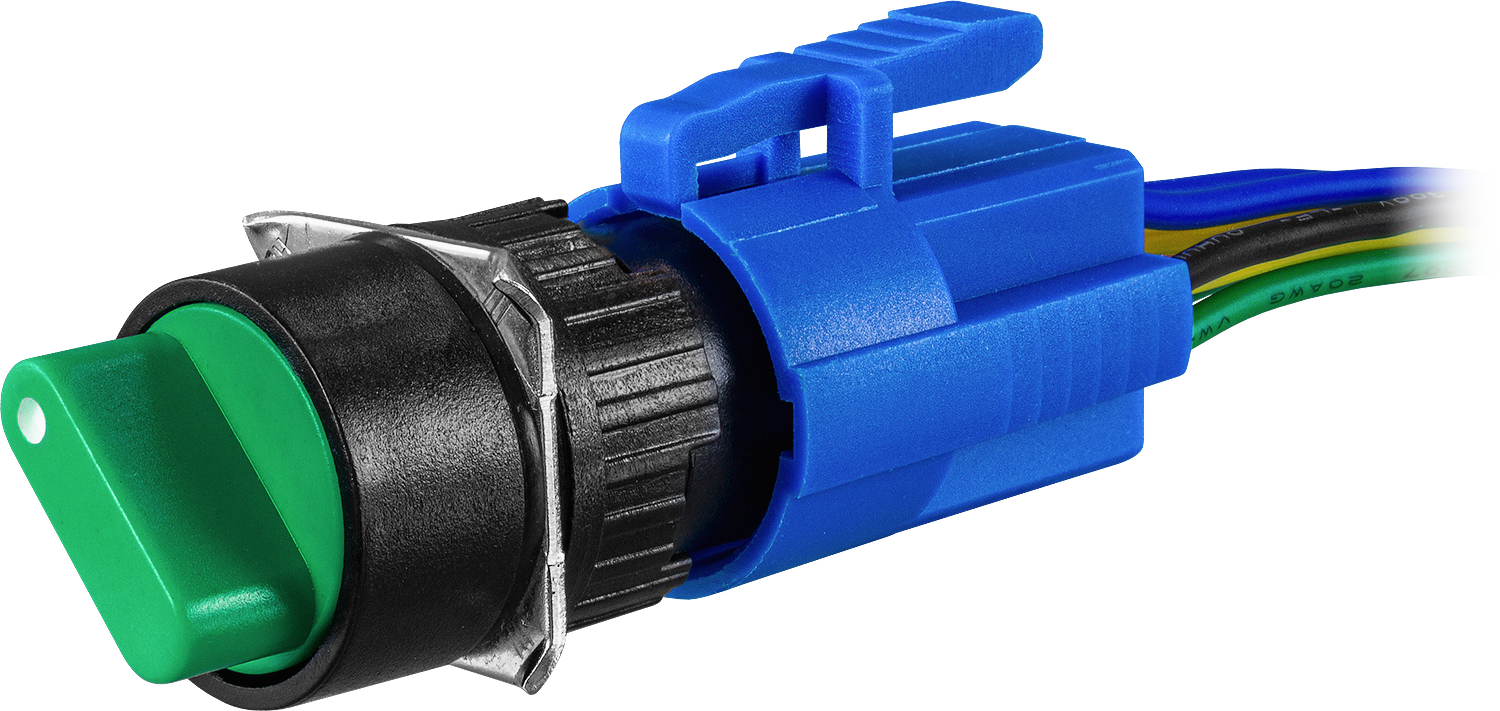

Переключатель ARG1-16R предназначен для коммутации электрических цепейОсобенности:
  • Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
  • Компактный моноблочный корпус, обеспечивающий простоту монтажа
Технические характеристики:
ПараметрЗначение
Цвет
Красный, зеленый, черный
Количество положений 2 или 3
Контакты2 переключающих
Исполнение
С фиксацией
Коммутационная способность=5 A, 30В; ~3 А, 250 В
Присоединение
Пайка или плоские изолированные разъемы НПИ-М2-0528
Материал корпусаПластмасса
МонтажВ отверстие панели
Диаметр монтажного отверстия16 мм
Толщина панели≤ 6 мм
Сечение присоединяемых проводов≤ 2,5 мм²
Степень пылевлагозащиты*IP42
Габаритные размеры выступающей части∅18×15 мм
Максимальные габаритные размеры18×18×45 мм
Монтажная глубина**30 мм
Вес (без ключа)8 г
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
МодификацияКоличество положенийИсполнениеКонтакты
Цвет (*)
ARG1-16R2P-L002-U-*
2с фиксацией2 переключающих
R: Красный
G: Зеленый
K: черный
ARG1-16R3P-L002-U-*
3
Схема работы и подключения


2 положения, с фиксацией


3 положения, с фиксацией
Схема расположения контактов
Габаритные размеры
Схема установки
