AR520
Доступен для скачивания
краткий каталог продукции:
Цена: 2161 руб.
Электропривод AR520 устанавливается на шаровые краны AR520-2, AR520-2S, AR520-2M и AR520-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
- Для установки на краны:
– AR520-2, AR520-2M – двухходовые из латуни;
– AR520-2S – двухходовые из нерж. стали;
– AR520-3 – трехходовые из латуни - Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Светодиодный индикатор состояния привода на крышке корпуса
- Пыле- и влагозащищенный корпус IP66 (защита от мощных водяных струй)
- Простота монтажа
- Долгий срок службы
Технические характеристики:
Версия: 2024-04-23-ШАР
| Параметр | Значение |
| Время открытия/закрытия | 5...7 с |
| Угол поворота | 90° (вращение в обоих направлениях) |
| Крутящий момент | 4 Н∙м |
| Степень пылевлагозащиты | IP66 |
| Питание, ток, мощность | =12...24 В, 50 мА, 0,7 Вт |
| Схема подключения | 3-проводная с переключением |
| Присоединение привода к крану | М24×1,5 |
| Длина кабеля | 600 мм |
| Габаритные размеры | 80×73×49 мм |
| Вес | 197 г |

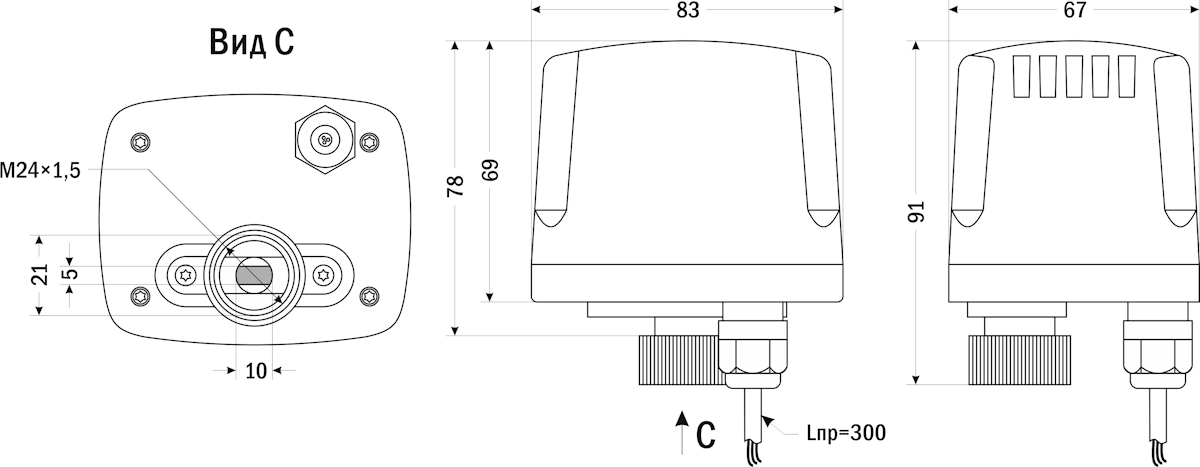

| Габаритные размеры |
 привод чертёж 2024-02-20.png) |
Версия: 2024-04-23-ШАР
| Документ | Дата обновления |
| Паспорт на AR520 | 24.04.2024 |
